高品质防水电连接器,防水航空插头

  • 高品质防水电连接器,防水航空插头
  • 高品质防水电连接器,防水航空插头
  • 高品质防水电连接器,防水航空插头

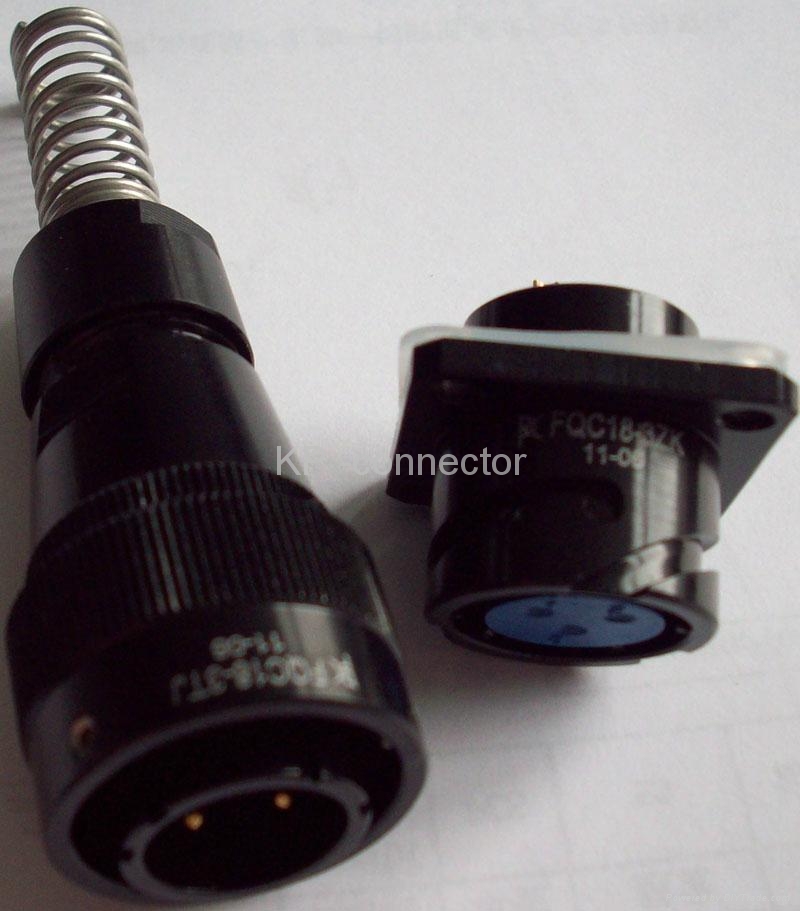

型号︰FQC18-3
品牌︰KP
原产地︰中国
单价︰US $ 13.7 / 件
最少订量︰10 件

 共有 19 相关信息
上一个12345下一个

产品描述
  FQC系列防水型圆形电连接器是FQ系列产品的改进型,体积小,重量轻,内卡口快速连接,零件由铝棒或铜棒车加工制造(非铝压铸件),耐环境,防水、防盐雾、防霉菌,操作使用简便。产品的安装尺寸及接点型谱等同FQ和Q系列产品并可以互换。插针、插孔引线采用焊接式,产品被广泛使用于各种电子仪器、 电子、电气设备间有防水要求的电连接中。产品按企业标准Q/HZKP007制造。产品针、孔可以根据您的要求互换。

型号命名

           FQC  14 -  5     K - 6

            1   2     3   4   5   6

     1.主称代号:    FQC型防水圆形电连接器

     2.壳体号:      14,18,24,30

     3.芯数:        2,3,4,5,7,9,10,12,19,26,32,42,55

     4.电连接器类别:T:插头(TR:90º弯插头),Z:插座,ZP:对接式插座

5.接触件类型:   K:插孔,J:插针

6.尾部电缆可选规格:6,8,10,12,14,16

技术指标

         能在1米水深经受30分钟的试验产品内部不进水(IP67)





工作温度

相对湿度

工作气压

     动

     撞

-55°C~+85°C

40°C时达(90~96)%

4.4KPa

10~200Hz,150m/s²

490m/s²





  工作电流

  工作电压

   接触电阻

  机械寿命

  3A(10A,25A)

 400V

  ≤5mΩ(≤2.5mΩ)

   500次

工作环境

耐电压

绝缘电阻

正常

1200V

5000MΩ

高温

900V

500MΩ

潮湿

500V

100MΩ

低气压

300V

-






外形及安装尺寸

类型

D1

D2

L1

L4

电缆密封套

D3  Ø

L2

L3

FQC14

Ø21

Ø12.2

21

5.4

Ø 5

5

31.5

49.5

Ø 6,7

6,7

35

60

Ø 8

8

35

65

FQC18

Ø27

Ø16.6

21

5.4

Ø 6

6

38

64

 Ø 9,10

9,10

38

69

FQC24

Ø33

Ø22.6

21

5.4

Ø 6

6

46

72

Ø 10,12

10,12

46

77

FQC30

Ø39.5

Ø28.6

21

5.4

Ø14,16

14,16

51

92.5



插座

类型

a

b

D1

D2

D3 Ø

FQC14

17+0.2

24

Ø14

Ø12.2

16.8

FQC18

20+0.2

27

Ø18

Ø16.6

21.2

FQC24

26+0.2

33

Ø24

Ø22.6

27.2

FQC30

31+0.1

38

Ø30

Ø28.6

33.2



产品规格︰ FQC系列防水型圆形电连接器是FQ系列产品的改进型,体积小,重量轻,内卡口快速连接,零件由铝棒或铜棒车加工制造(非铝压铸件),耐环境,防水、防盐雾、防霉菌,操作使用简便。产品的安装尺寸及接点型谱等同FQ和Q系列产品并可以互换。插针、插孔引线采用焊接式,产品被广泛使用于各种电子仪器、 电子、电气设备间有防水要求的电连接中。产品按企业标准Q/HZKP007制造。产品针、孔可以根据您的要求互换。
型号命名
FQC 18 - 5 Z K - 6
1 2 3 4 5 6
1.主称代号: FQC型防水圆形电连接器
2.壳体号: 14,18,24,30
3.芯数: 2,3,4,5,7,9,10,12,19,26,32,42,55
4.电连接器类别:T:插头(TR:90º弯插头),Z:插座,ZP:对接式插座
5.接触件类型: K:插孔,J:插针
6.尾部电缆可选规格:6,8,10,12,14,16
产品优点︰ FQC系列防水型圆形电连接器是FQ系列产品的改进型,体积小,重量轻,内卡口快速连接,零件由铝棒或铜棒车加工制造(非铝压铸件),耐环境,防水、防盐雾、防霉菌,操作使用简便。产品的安装尺寸及接点型谱等同FQ和Q系列产品并可以互换。插针、插孔引线采用焊接式,产品被广泛使用于各种电子仪器、 电子、电气设备间有防水要求的电连接中。产品按企业标准Q/HZKP007制造。产品针、孔可以根据您的要求互换。
型号命名
FQC 18 - 5 Z K - 6
1 2 3 4 5 6
1.主称代号: FQC型防水圆形电连接器
2.壳体号: 14,18,24,30
3.芯数: 2,3,4,5,7,9,10,12,19,26,32,42,55
4.电连接器类别:T:插头(TR:90º弯插头),Z:插座,ZP:对接式插座
5.接触件类型: K:插孔,J:插针
6.尾部电缆可选规格:6,8,10,12,14,16
技术指标
能在1米水深经受30分钟的试验产品内部不进水(IP67)
主要市场︰全球
参考单价︰13.7
付款方式︰预付
最小订量︰10
交货日期︰4周
认可标准︰IP67
